两次反演的印刷附解

本页整理《解析版 9+2 with 11.pdf》第 267 页底部、第 268–269 页顶部及第 270 页的印刷小字。原稿署名数之谜 @科学之杨;北秋题另署 @19,附图带有 @MCS-Infinity 水印。

各项均沿用各自附图的点名,不能跨图混用。以下保留可辨的文字、公式及论证顺序;原稿略去的构造或存在疑误的语句在原位注明。

第 267 页底部:重新标点的附解​

该图附在“二次反演例三 15 ISL G5”题面后,但图中三角形的朝向、点名和最后目标均已变化。原页没有列出与上方题面逐点对应的说明。本节按下图单独提取,不据此认定它已经完成上方题目的证明。

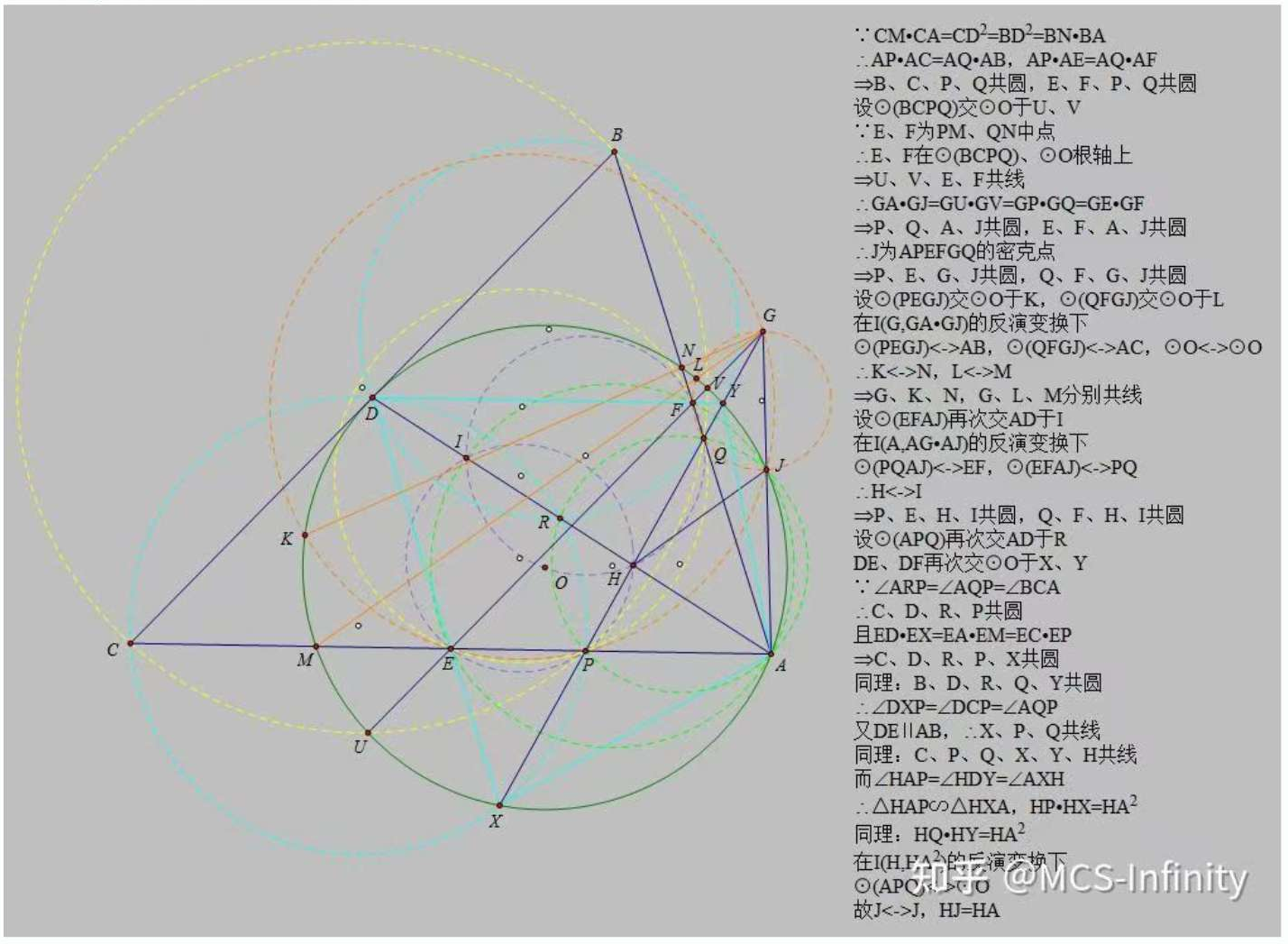

第 267 页底部附图及印刷解答

圆幂关系与密克点​

原稿从下列关系开始:

CM⋅CA=CD2=BD2=BN⋅BA,CM\cdot CA=CD^2=BD^2=BN\cdot BA, AP⋅AC=AQ⋅AB,AP⋅AE=AQ⋅AF.AP\cdot AC=AQ\cdot AB,\qquad AP\cdot AE=AQ\cdot AF.

于是 B,C,P,QB,C,P,Q 共圆,E,F,P,QE,F,P,Q 共圆。

设 ⊙(BCPQ)\odot(BCPQ) 与图中的 ⊙O\odot O 交于 U,VU,V。原稿使用 E,FE,F 分别为 PM,QNPM,QN 的中点,说明 E,FE,F 均在两圆的根轴上,故 U,V,E,FU,V,E,F 共线。

随后有

GA⋅GJ=GU⋅GV=GP⋅GQ=GE⋅GF.GA\cdot GJ=GU\cdot GV=GP\cdot GQ=GE\cdot GF.

因此 P,Q,A,JP,Q,A,J 共圆,E,F,A,JE,F,A,J 共圆。原稿称 JJ 为图形 APEFGQAPEFGQ 的密克点,并得到

P,E,G,J 共圆,Q,F,G,J 共圆.P,E,G,J\text{ 共圆},\qquad Q,F,G,J\text{ 共圆}.

设 ⊙(PEGJ)\odot(PEGJ) 与 ⊙O\odot O 的相应交点为 KK,⊙(QFGJ)\odot(QFGJ) 与 ⊙O\odot O 的相应交点为 LL。

以 GG、AA 为中心的反演​

在反演 I(G,GA⋅GJ)I(G,GA\cdot GJ) 下,原稿列出

⊙(PEGJ)⟷AB,⊙(QFGJ)⟷AC,⊙O⟷⊙O,\odot(PEGJ)\longleftrightarrow AB,\qquad \odot(QFGJ)\longleftrightarrow AC,\qquad \odot O\longleftrightarrow\odot O, K⟷N,L⟷M.K\longleftrightarrow N,\qquad L\longleftrightarrow M.

故 G,K,NG,K,N 共线,G,L,MG,L,M 共线。

设 ⊙(EFAJ)\odot(EFAJ) 再次交 ADAD 于 II。在反演 I(A,AG⋅AJ)I(A,AG\cdot AJ) 下,

⊙(PQAJ)⟷EF,⊙(EFAJ)⟷PQ,\odot(PQAJ)\longleftrightarrow EF,\qquad \odot(EFAJ)\longleftrightarrow PQ,

并有 H⟷IH\longleftrightarrow I,从而 P,E,H,IP,E,H,I 共圆,Q,F,H,IQ,F,H,I 共圆。

最后的反演关系​

设 ⊙(APQ)\odot(APQ) 再次交 ADAD 于 RR,DE,DFDE,DF 再次交 ⊙O\odot O 于 X,YX,Y。由

∠ARP=∠AQP=∠BCA\angle ARP=\angle AQP=\angle BCA

得到 C,D,R,PC,D,R,P 共圆;又由

ED⋅EX=EA⋅EM=EC⋅EPED\cdot EX=EA\cdot EM=EC\cdot EP

得到 C,D,R,P,XC,D,R,P,X 共圆。同理,B,D,R,Q,YB,D,R,Q,Y 共圆。

原稿接着使用

∠DXP=∠DCP=∠AQP,DE∥AB,\angle DXP=\angle DCP=\angle AQP,\qquad DE\parallel AB,

得到 X,P,QX,P,Q 共线。最后的印刷角关系和乘积式为

∠HAP=∠HDY=∠AXH,\angle HAP=\angle HDY=\angle AXH, △HAP∼△HXA,HP⋅HX=HA2,HQ⋅HY=HA2.\triangle HAP\sim\triangle HXA,\qquad HP\cdot HX=HA^2,\qquad HQ\cdot HY=HA^2.

在反演 I(H,HA2)I(H,HA^2) 下,原稿写出

⊙(APQ)⟷⊙O,J⟷J,\odot(APQ)\longleftrightarrow\odot O, \qquad J\longleftrightarrow J,

并以 HJ=HAHJ=HA 结束。

:::caution 原页的定义衔接与文字疑误 原稿直接使用 G,H,JG,H,J 等点及 ⊙O\odot O,未在这一附解的印刷文字中重新给出全部构造;不能把它们直接认作上方题面的同名点。末段另有一句“C,P,Q,X,Y,HC,P,Q,X,Y,H 共线”,其中列入 CC 与附图不符;本页没有将该句当作已确认结论。末行圆的对应式部分被水印覆盖,此处按仍可辨认的文字记录。与原题的点名对应及这些省略处:解答待添加。 :::

23 北秋 P3:两次反演的另一解​

来源:PDF 第 268 页及第 269 页顶部。与本组已有的“2023 北大秋令营 P3:三线圆系与相切”是同一题目的不同解法。

附解重新使用的点名​

四边形 ABCDABCD 内接于 Ω=⊙O\Omega=\odot O,仍取

E=AB∩CD,F=AD∩BC,G=AC∩BD.E=AB\cap CD,\qquad F=AD\cap BC,\qquad G=AC\cap BD.

记 EFEF 的中垂线为 ℓ\ell,它与 Ω\Omega 相切。令 AC,BDAC,BD 的中垂线分别与 ℓ\ell 交于 K,LK,L,⊙(OKL)\odot(OKL) 与 Ω\Omega 的根轴分别交 AC,BDAC,BD 于 U,VU,V。需要证明 ⊙(GUV)\odot(GUV) 与 Ω\Omega 相切。

因此,原题中的 H,I,J,KH,I,J,K 在本附解中依次改记为 K,L,U,VK,L,U,V;以下的 JJ 是新定义的 EFEF 中点。

为免两点定圆的记号产生歧义,本节用 ωXY\omega_{XY} 表示以 XYXY 为直径的圆;ωJ\omega_J 表示以 JJ 为圆心、JPJP 为半径的圆。

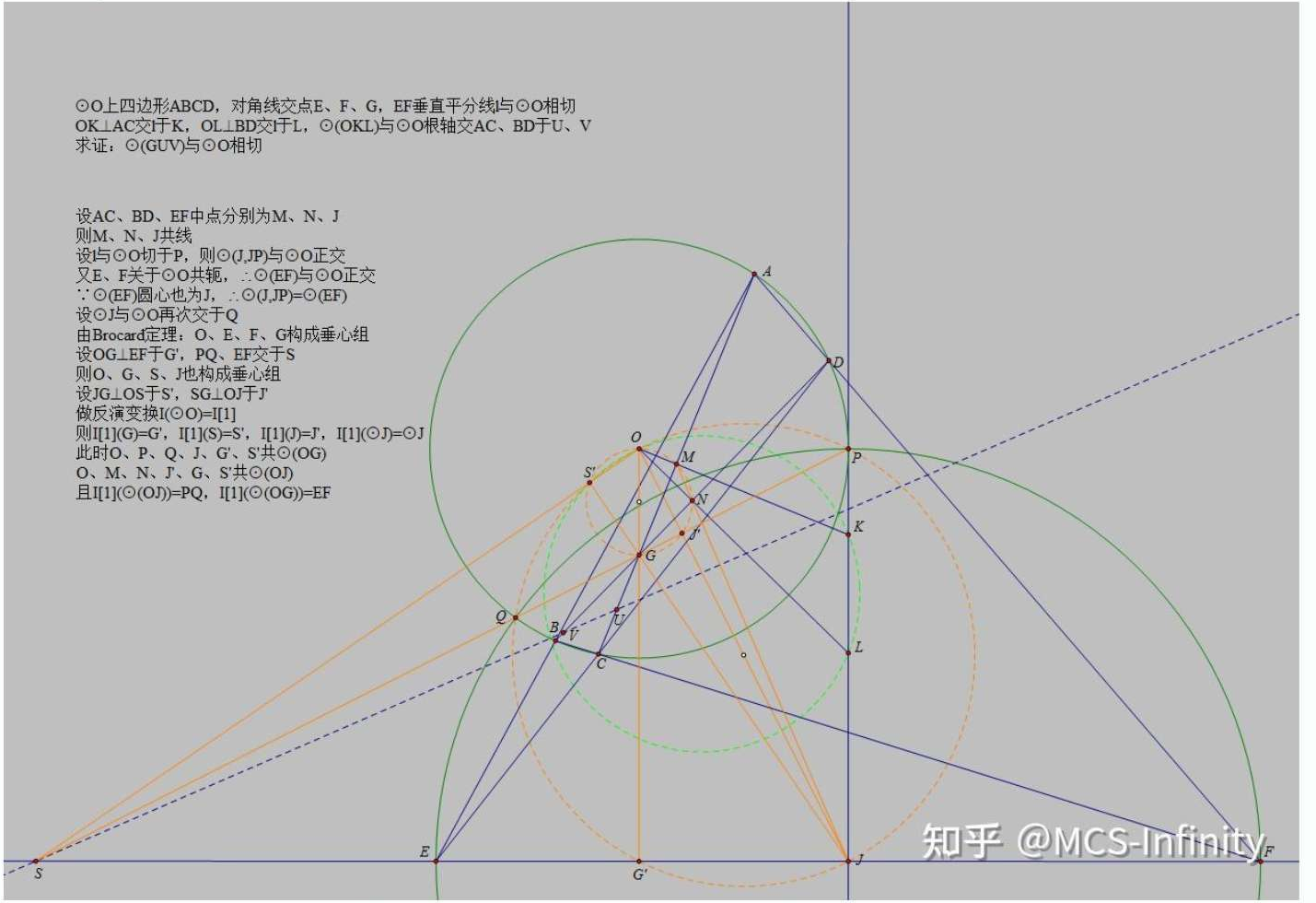

北秋附解第一幅图:第一反演与垂心组

第一次反演:以 Ω\Omega 为反演基圆​

设 M,N,JM,N,J 分别为 AC,BD,EFAC,BD,EF 的中点,原稿先用 M,N,JM,N,J 共线。设 ℓ\ell 与 Ω\Omega 切于 PP,则 ωJ\omega_J 与 Ω\Omega 正交。

又因为 E,FE,F 关于 Ω\Omega 共轭,以 EFEF 为直径的圆与 Ω\Omega 正交;该圆圆心也是 JJ,故它就是 ωJ\omega_J。设 ωJ\omega_J 与 Ω\Omega 的另一个交点为 QQ。

由 Brocard 定理,O,E,F,GO,E,F,G 构成垂心组。设

G′=OG∩EF,OG⊥EF,S=PQ∩EF.G'=OG\cap EF,\qquad OG\perp EF,\qquad S=PQ\cap EF.

则 O,G,S,JO,G,S,J 也构成垂心组。再设

S′=JG∩OS,JG⊥OS,S'=JG\cap OS,\qquad JG\perp OS, J′=SG∩OJ,SG⊥OJ.J'=SG\cap OJ,\qquad SG\perp OJ.

以 Ω\Omega 为基圆作反演 I1\mathcal I_1,原稿列出

I1(G)=G′,I1(S)=S′,I1(J)=J′,I1(ωJ)=ωJ.\mathcal I_1(G)=G',\qquad \mathcal I_1(S)=S',\qquad \mathcal I_1(J)=J',\qquad \mathcal I_1(\omega_J)=\omega_J.

此时

O,P,Q,J,G′,S′∈ωOJ,O,P,Q,J,G',S'\in\omega_{OJ}, O,M,N,J′,G,S′∈ωOG,O,M,N,J',G,S'\in\omega_{OG},

并且

I1(ωOJ)=PQ,I1(ωOG)=EF.\mathcal I_1(\omega_{OJ})=PQ,\qquad \mathcal I_1(\omega_{OG})=EF.

校对说明:原稿在上面两组共圆点之后,将 OG,OJOG,OJ 的直径圆标记互换;本页按各点的直角关系和紧接的两条反演式整理。

第二次反演:找出根轴方向​

原稿接下来证明 SS 在 ⊙(OKL)\odot(OKL) 与 Ω\Omega 的根轴上,并证明 O,S′,K,LO,S',K,L 共圆。

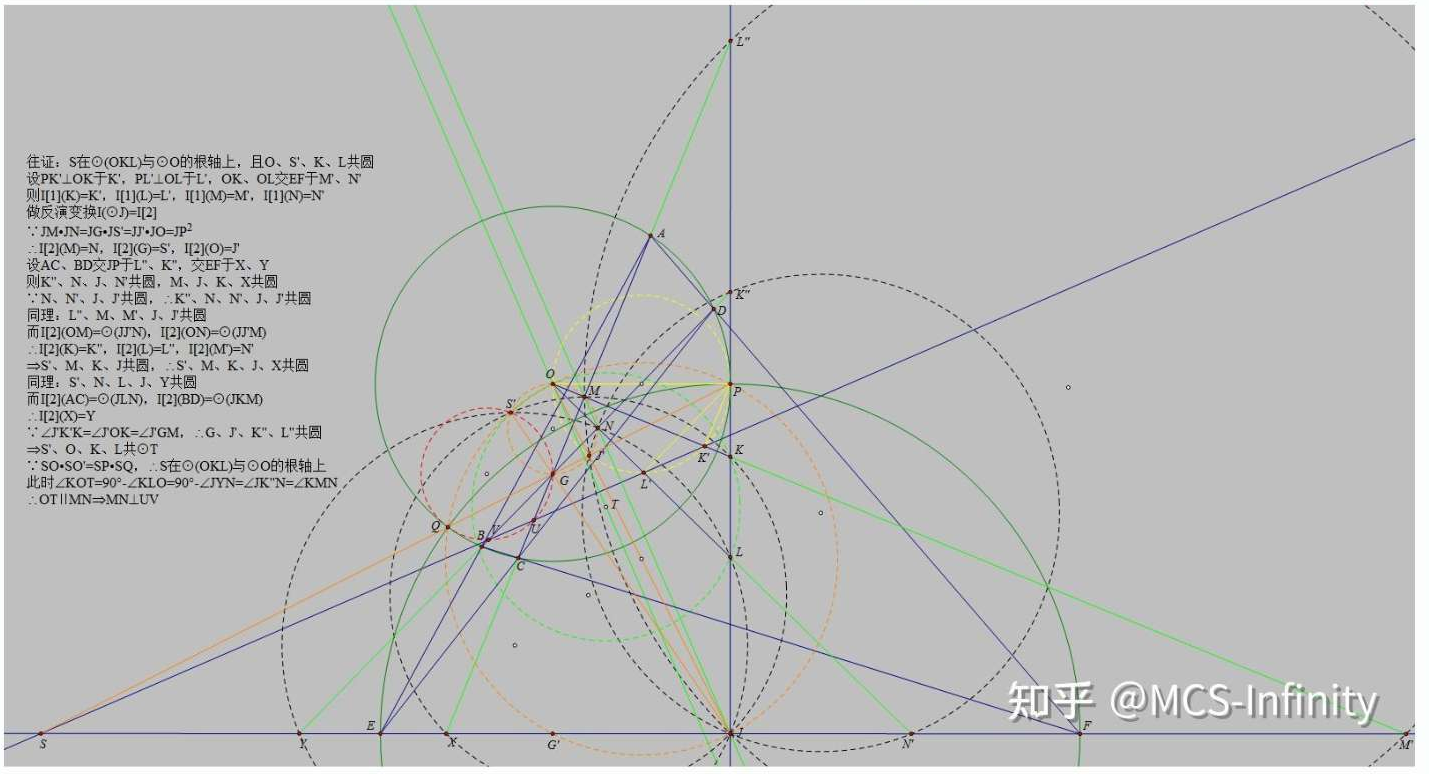

北秋附解第二幅图:第二反演与根轴

从 PP 向 OK,OLOK,OL 作垂线,垂足分别为 K′,L′K',L';设

M′=OK∩EF,N′=OL∩EF.M'=OK\cap EF,\qquad N'=OL\cap EF.

则

I1(K)=K′,I1(L)=L′,I1(M)=M′,I1(N)=N′.\mathcal I_1(K)=K',\qquad \mathcal I_1(L)=L',\qquad \mathcal I_1(M)=M',\qquad \mathcal I_1(N)=N'.

再以 ωJ\omega_J 为基圆作反演 I2\mathcal I_2。由

JM⋅JN=JG⋅JS′=JJ′⋅JO=JP2,JM\cdot JN=JG\cdot JS'=JJ'\cdot JO=JP^2,

得到

I2(M)=N,I2(G)=S′,I2(O)=J′.\mathcal I_2(M)=N,\qquad \mathcal I_2(G)=S',\qquad \mathcal I_2(O)=J'.

设

L′′=AC∩JP,K′′=BD∩JP,X=AC∩EF,Y=BD∩EF.L''=AC\cap JP,\qquad K''=BD\cap JP, \qquad X=AC\cap EF,\qquad Y=BD\cap EF.

原稿依次列出

K′′,N,J,N′ 共圆,M,J,K,X 共圆,K'',N,J,N'\text{ 共圆},\qquad M,J,K,X\text{ 共圆}, N,N′,J,J′ 共圆,K′′,N,N′,J,J′ 共圆,N,N',J,J'\text{ 共圆},\qquad K'',N,N',J,J'\text{ 共圆},

以及对称的 L′′,M,M′,J,J′L'',M,M',J,J' 共圆。

再由

I2(OM)=⊙(JJ′N),I2(ON)=⊙(JJ′M),\mathcal I_2(OM)=\odot(JJ'N),\qquad \mathcal I_2(ON)=\odot(JJ'M),

得到

I2(K)=K′′,I2(L)=L′′,I2(M′)=N′.\mathcal I_2(K)=K'',\qquad \mathcal I_2(L)=L'',\qquad \mathcal I_2(M')=N'.

原稿据此列出 S′,M,K,J,XS',M,K,J,X 共圆,对称地有 S′,N,L,J,YS',N,L,J,Y 共圆;又由

I2(AC)=⊙(JLN),I2(BD)=⊙(JKM)\mathcal I_2(AC)=\odot(JLN),\qquad \mathcal I_2(BD)=\odot(JKM)

得到 I2(X)=Y\mathcal I_2(X)=Y。

角关系

∠J′K′′K=∠J′OK=∠J′GM\angle J'K''K=\angle J'OK=\angle J'GM

给出 G,J′,K′′,L′′G,J',K'',L'' 共圆。因此 S′,O,K,LS',O,K,L 共圆,记此圆为 ⊙T\odot T,TT 为圆心。

由

SO⋅SS′=SP⋅SQSO\cdot SS'=SP\cdot SQ

可知 SS 在 ⊙(OKL)\odot(OKL) 与 Ω\Omega 的根轴上。原稿接着写出

∠KOT=90∘−∠KLO=90∘−∠JYN=∠JK′′N=∠KMN.\angle KOT =90^\circ-\angle KLO =90^\circ-\angle JYN =\angle JK''N =\angle KMN.

因此 OT∥MNOT\parallel MN,从而 MN⊥UVMN\perp UV。

共圆、位似与相切​

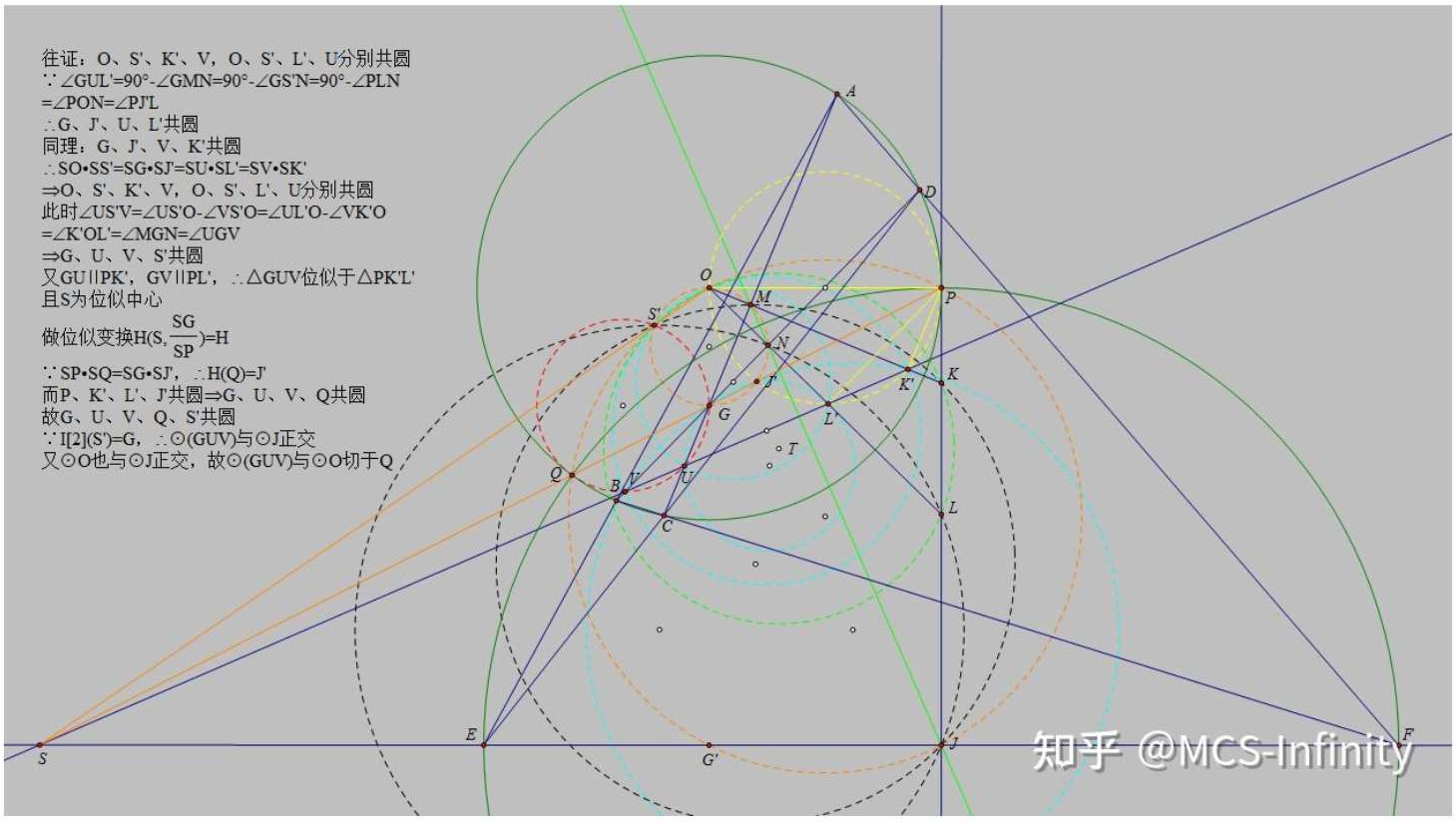

北秋附解第三幅图:共圆与相切结论

原稿继续证明 O,S′,K′,VO,S',K',V 共圆,O,S′,L′,UO,S',L',U 共圆。其角关系为

∠GUL′=90∘−∠GMN=90∘−∠GS′N=90∘−∠PLN=∠PON=∠PJ′L.\begin{aligned} \angle GUL' &=90^\circ-\angle GMN\\ &=90^\circ-\angle GS'N\\ &=90^\circ-\angle PLN\\ &=\angle PON=\angle PJ'L. \end{aligned}

由此列出 G,J′,U,L′G,J',U,L' 共圆;对称地,G,J′,V,K′G,J',V,K' 共圆。

再用

SO⋅SS′=SG⋅SJ′=SU⋅SL′=SV⋅SK′SO\cdot SS'=SG\cdot SJ'=SU\cdot SL'=SV\cdot SK'

得到 O,S′,K′,VO,S',K',V 与 O,S′,L′,UO,S',L',U 分别共圆。于是

∠US′V=∠US′O−∠VS′O=∠UL′O−∠VK′O=∠K′OL′=∠MGN=∠UGV,\begin{aligned} \angle US'V &=\angle US'O-\angle VS'O\\ &=\angle UL'O-\angle VK'O\\ &=\angle K'OL'=\angle MGN=\angle UGV, \end{aligned}

即 G,U,V,S′G,U,V,S' 共圆。

又因为 GU∥PK′GU\parallel PK'、GV∥PL′GV\parallel PL',原稿使用以 SS 为中心的位似,把 △PK′L′\triangle PK'L' 对应到 △GUV\triangle GUV,位似比写为

SGSP.\frac{SG}{SP}.

利用

SP⋅SQ=SG⋅SJ′SP\cdot SQ=SG\cdot SJ'

及 P,K′,L′,J′P,K',L',J' 共圆,原稿将其变为 G,U,V,QG,U,V,Q 共圆,因而 G,U,V,Q,S′G,U,V,Q,S' 共圆。

:::caution 位似映射方向的印刷疑误 这一段另印有“H(Q)=J′H(Q)=J'”。按照所写位似比 SG/SPSG/SP 及下一行的四点对应,这里需要的是 J′↦QJ'\mapsto Q。本页保留原稿用于结束证明的共圆关系,并指出映射方向的不一致,未另补证明。 :::

最后,I2(S′)=G\mathcal I_2(S')=G,故 ⊙(GUV)\odot(GUV) 与 ωJ\omega_J 正交;Ω\Omega 也与 ωJ\omega_J 正交。两圆都经过 QQ,原稿据此得到 ⊙(GUV)\odot(GUV) 与 Ω\Omega 在 QQ 处相切,完成所述结论。

原创 497:局部反演、九点圆与根心​

来源:PDF 第 270 页。该页先放最终根心与透视图,再放题目重述和局部计算;本节按论证顺序整理。

附图点名与目标​

设 △ABC\triangle ABC 的外接圆为 Ω=⊙O\Omega=\odot O,三边 BC,CA,ABBC,CA,AB 的中点分别为 L,M,NL,M,N,重心为 GG。

过 M,NM,N 作与 Ω\Omega 相切、切点不是 AA 的圆 ΓA\Gamma_A,循环定义 ΓB,ΓC\Gamma_B,\Gamma_C。设三圆的根心为 SS,证明 SS 在 △ABC\triangle ABC 的欧拉线上。

这与前一页题面使用的边中点 D,E,FD,E,F 不同:本附解将它们依次改记为 L,M,NL,M,N。下文的 D,E,FD,E,F 改用于三条高的垂足。

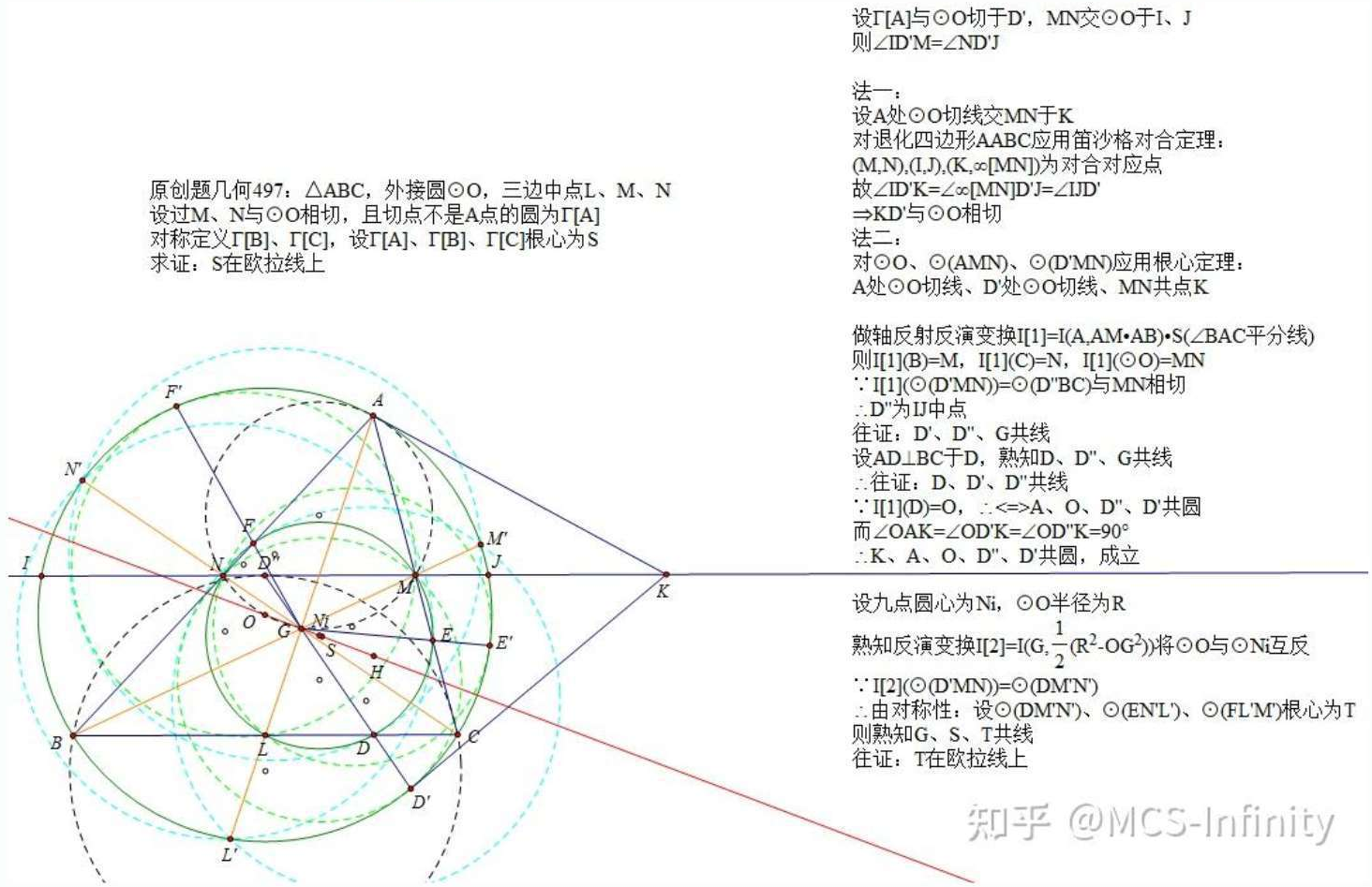

原创 497 的题目重述与局部反演图

先确定局部切线关系​

设 ΓA\Gamma_A 与 Ω\Omega 切于 D′D',MNMN 与 Ω\Omega 交于 I,JI,J。原稿先列

∠ID′M=∠ND′J.\angle ID'M=\angle ND'J.

设 Ω\Omega 在 AA 处的切线与 MNMN 交于 KK。原稿给出两种方法说明 KD′KD' 也是 Ω\Omega 的切线。

法一:笛沙格对合定理。 对退化四边形 AABCAABC,原稿列出的对合对应点为

(M,N),(I,J),(K,∞MN),(M,N),\qquad (I,J),\qquad (K,\infty_{MN}),

其中 ∞MN\infty_{MN} 表示 MNMN 方向的无穷远点。相应角关系写成

∠ID′K=∠∞MND′J=∠IJD′,\angle ID'K=\angle\infty_{MN}D'J=\angle IJD',

故 KD′KD' 与 Ω\Omega 相切。

法二:根心定理。 对

Ω,⊙(AMN),⊙(D′MN)\Omega,\qquad \odot(AMN),\qquad \odot(D'MN)

应用根心定理,原稿得到 Ω\Omega 在 A,D′A,D' 处的两条切线与 MNMN 共点于 KK。

轴反射反演与 D′,D′′,GD',D'',G 共线​

记 σA\sigma_A 为关于 ∠BAC\angle BAC 平分线的轴反射,原稿作复合变换

I1=I(A,AM⋅AB)∘σA.\mathcal I_1=I(A,AM\cdot AB)\circ\sigma_A.

它满足

I1(B)=M,I1(C)=N,I1(Ω)=MN.\mathcal I_1(B)=M,\qquad \mathcal I_1(C)=N,\qquad \mathcal I_1(\Omega)=MN.

令 D′′=I1(D′)D''=\mathcal I_1(D'),则

I1(⊙(D′MN))=⊙(D′′BC),\mathcal I_1\bigl(\odot(D'MN)\bigr)=\odot(D''BC),

右侧圆与 MNMN 相切,原稿据此使用 D′′D'' 为 IJIJ 的中点。

接下来需要 D′,D′′,GD',D'',G 共线。设 AD⊥BCAD\perp BC 于 DD,原稿引用 D,D′′,GD,D'',G 共线,将目标化为 D,D′,D′′D,D',D'' 共线。

因为 I1(D)=O\mathcal I_1(D)=O,该共线关系被转化为 A,O,D′′,D′A,O,D'',D' 共圆。而

∠OAK=∠OD′K=∠OD′′K=90∘,\angle OAK=\angle OD'K=\angle OD''K=90^\circ,

故 K,A,O,D′′,D′K,A,O,D'',D' 共圆,从而完成本段所需的共线关系。

九点圆反演​

设九点圆为 Ω9=⊙Ni\Omega_9=\odot N_i,外接圆半径为 RR。原稿使用反演

I2=I(G,R2−OG22)\mathcal I_2=I\left(G,\frac{R^2-OG^2}{2}\right)

将 Ω\Omega 与 Ω9\Omega_9 互换。

记 M′,N′,L′M',N',L' 分别为 M,N,LM,N,L 在 I2\mathcal I_2 下的像。原稿接着列出

I2(⊙(D′MN))=⊙(DM′N′).\mathcal I_2\bigl(\odot(D'MN)\bigr)=\odot(DM'N').

循环定义高的垂足 E,FE,F,则另外两圆的像分别为 ⊙(EN′L′)\odot(EN'L')、⊙(FL′M′)\odot(FL'M')。

设这三个像圆的根心为 TT,原稿引用 G,S,TG,S,T 共线,因此只需证明 TT 在欧拉线上。这里原稿以“熟知”略去了圆的对应及根心共线关系的进一步说明。

根轴与透视:原稿的收尾​

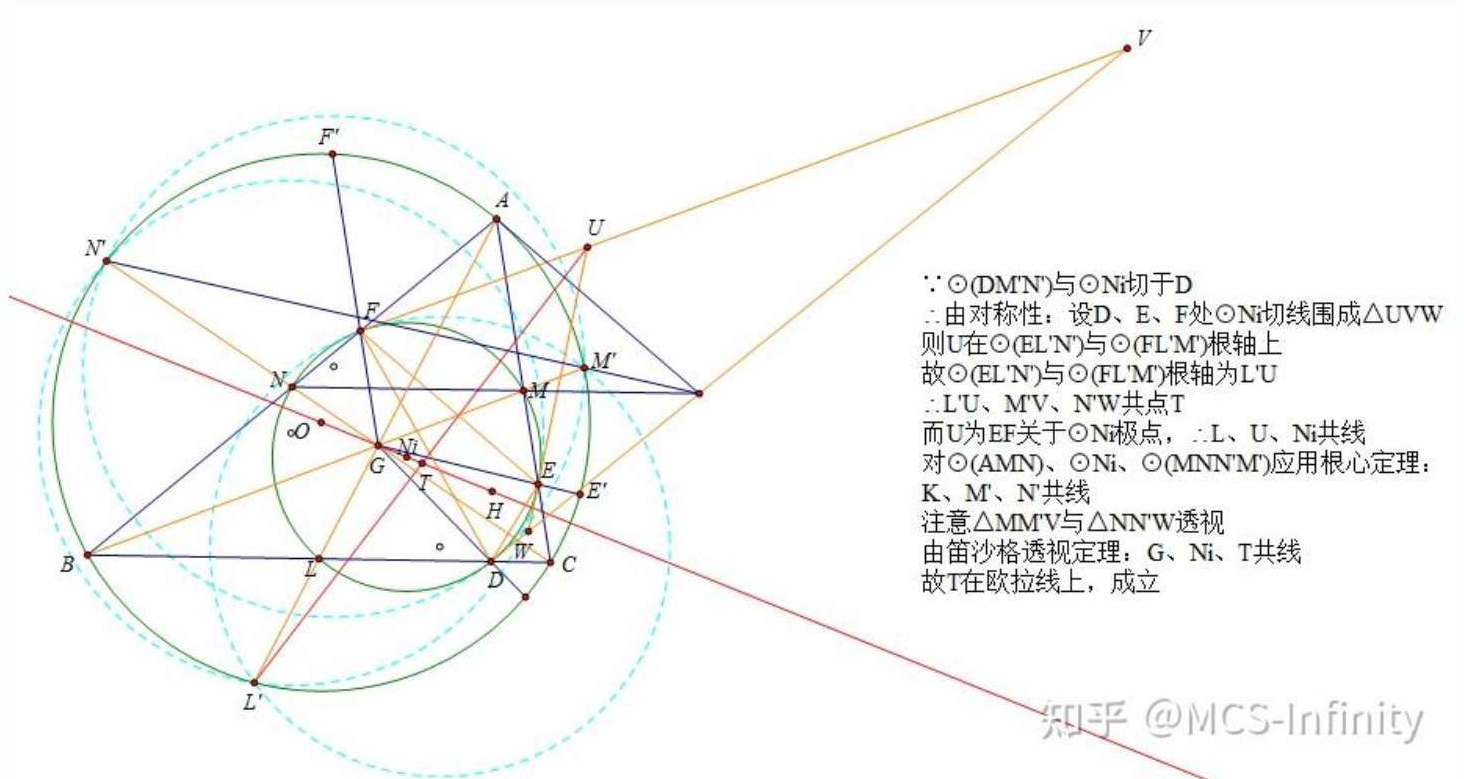

原创 497 的九点圆、根轴与透视图

由于 ⊙(DM′N′)\odot(DM'N') 与 Ω9\Omega_9 在 DD 处相切,对称地,在 D,E,FD,E,F 处作 Ω9\Omega_9 的切线,围成 △UVW\triangle UVW。其中 UU 是 E,FE,F 处切线的交点,V,WV,W 循环对应。

点 UU 在 ⊙(EL′N′)\odot(EL'N') 与 ⊙(FL′M′)\odot(FL'M') 的根轴上,故该根轴为 L′UL'U。对称地得到三条根轴

L′U,M′V,N′WL'U,\qquad M'V,\qquad N'W

共点于 TT。

原稿指出 UU 是 EFEF 关于 Ω9\Omega_9 的极点,故 L,U,NiL,U,N_i 共线;另外两组有对称关系。

随后原稿对

⊙(AMN),Ω9,⊙(MNN′M′)\odot(AMN),\qquad\Omega_9,\qquad\odot(MNN'M')

引用根心定理,写出 K,M′,N′K,M',N' 共线;再指出 △MM′V\triangle MM'V 与 △NN′W\triangle NN'W 透视。由笛沙格透视定理,原稿得到

G,Ni,T 共线.G,N_i,T\text{ 共线}.

因此 TT 在欧拉线上,结合 G,S,TG,S,T 共线,得到目标:SS 在欧拉线上。

:::caution 收尾中省略的衔接 原稿没有展开两组三角形的透视对应与各交点的识别。上述根心定理一行的第二个圆在印刷文字中写为九点圆,且未说明怎样由所列三圆得到 K,M′,N′K,M',N' 共线;其圆名与点的对应仍需校对。本页完整保留了能辨认的印刷论证,不将这一局部疑问改写成新的证明。 :::
